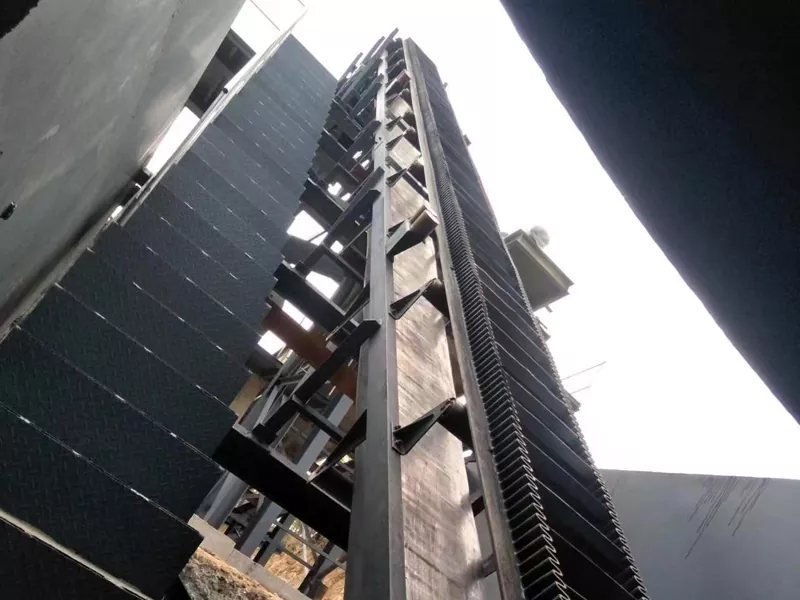

Лентов конвейер с гофрирана странична стена

EPIC е специализирана в гофриран лентов транспортьор със странична стена, високоефективни вертикални транспортни системи за минната промишленост, производството на цимент, пясък, въглища и насипни материали. Проектиран с гофрирани странични стени и диафрагмени ленти, конвейерът поддържа ъгли на транспортиране до 90°, което значително намалява заемането на земя и разходите за гражданско строителство. Със стабилна работа, голяма производителност, ниска консумация на енергия и надеждна работа, това оборудване е идеално за транспортиране на материали на дълги разстояния, под голям ъгъл и вертикално.

Изпратете запитване

Описание на продукта

EPIC доставя гофрирани лентови конвейерни системи за минна, металургична, циментова, въглищна, химическа и инертни индустрии по целия свят. Проектирана за приложения с голям наклон и вертикално транспортиране, тази конвейерна система съчетава висока ефективност на транспортиране, компактна структура и ниски експлоатационни разходи, което я прави идеално решение за модерни проекти за транспортиране на насипни материали.

Системата използва високоякостни гофрирани странични транспортни ленти и напречни диафрагми, позволяващи безопасно транспортиране на материали под стръмни ъгли до 90°. В сравнение с традиционните лентови транспортьори, той значително намалява изискванията за подово пространство и инвестициите в гражданското строителство, като същевременно подобрява цялостната ефективност на транспортирането.

Параметър на продукта

ширина на лентата B (mm)		300		400		500		650		800
Височина на ръба (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Частично транспортиране ъглово транспортиране капацитет Q³/ч	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Габаритни размери	H²/h (mm) Височина на центъра на колелото на главата	350-100				1100-2000		1300-2000		1300-2000
	H/h (mm) Височина на центъра на задното колело	t 335		330-490		600		600		600-800
	H/h (mm) Височина на повърхността на средната част	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Ширина на основата на средната част	480		580		870		1020		1220

ширина на лентата B (mm)		1000				1200				1400
Височина на ръба (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Частично транспортиране ъглово транспортиране капацитет Q³/ч	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Габаритни размери	H²/h (mm) Височина на центъра на колелото на главата	1400-2000 1600-2000
	H/h (mm) Височина на центъра на задното колело	600-800				800-1000				800-1200
	H/h (mm) Височина на повърхността на средната част	800-1200				1050-1500				1050-1700
	B²/h (mm) Ширина на основата на средната част	1440				1690				1890

Защо да изберете лентов транспортьор EPIC?

Пренасяне с висок наклон до 90°

Традиционните конвейери обикновено са ограничени до малки ъгли на транспортиране. Усъвършенстваният дизайн на гофрирана странична стена на EPIC позволява вертикално повдигане и транспортиране под голям ъгъл, което значително подобрява използването на пространството.

Спестете място за инсталиране

Компактната структура свежда до минимум заемането на земя и намалява ограниченията на фабричното оформление, което го прави идеален за мини, пристанища, подземни проекти и промишлени предприятия.

По-ниски разходи за гражданско строителство

Тъй като транспортният път може да бъде по-стръмен, клиентите могат да намалят поддържащите стоманени конструкции, трансферните станции и разходите за гражданско строителство.

Стабилна работа и нисък шум

Оборудването на лентовия транспортьор с гофрирана странична стена работи гладко с ниски вибрации и нисък работен шум, осигурявайки надеждно дългосрочно производство.

Основни характеристики

Тежък дизайн на конвейерна лента

Конвейерната лента използва подсилени гумени материали със силна якост на опън и отлична устойчивост на износване, подходящи за сурови минни и индустриални среди.

Гофрирана структура на страничната стена

Страничните стени предотвратяват изтичане на материал по време на транспортиране под стръмен ъгъл.

Кръстосани зацепки/диафрагми

Диафрагмите сигурно задържат материалите върху повърхността на лентата и подобряват стабилността при транспортиране.

Технически предимства в сравнение с традиционните конвейерни системи

Артикул	Традиционен лентов транспортьор	Лентов конвейер с гофрирана странична стена
Ъгъл на транспортиране	Обикновено ≤20°	До 90°
Площ на пода	Голям	малък
Разливане на материал	Лесно при стръмни ъгли	Отлична защита срещу разливане
Разходи за гражданско строителство	По-високо	По-ниска
Ефективност на транспортиране	Среден	високо
Гъвкавост на монтажа	Ограничен	Силен
Вертикално транспортиране	трудно	Отлично

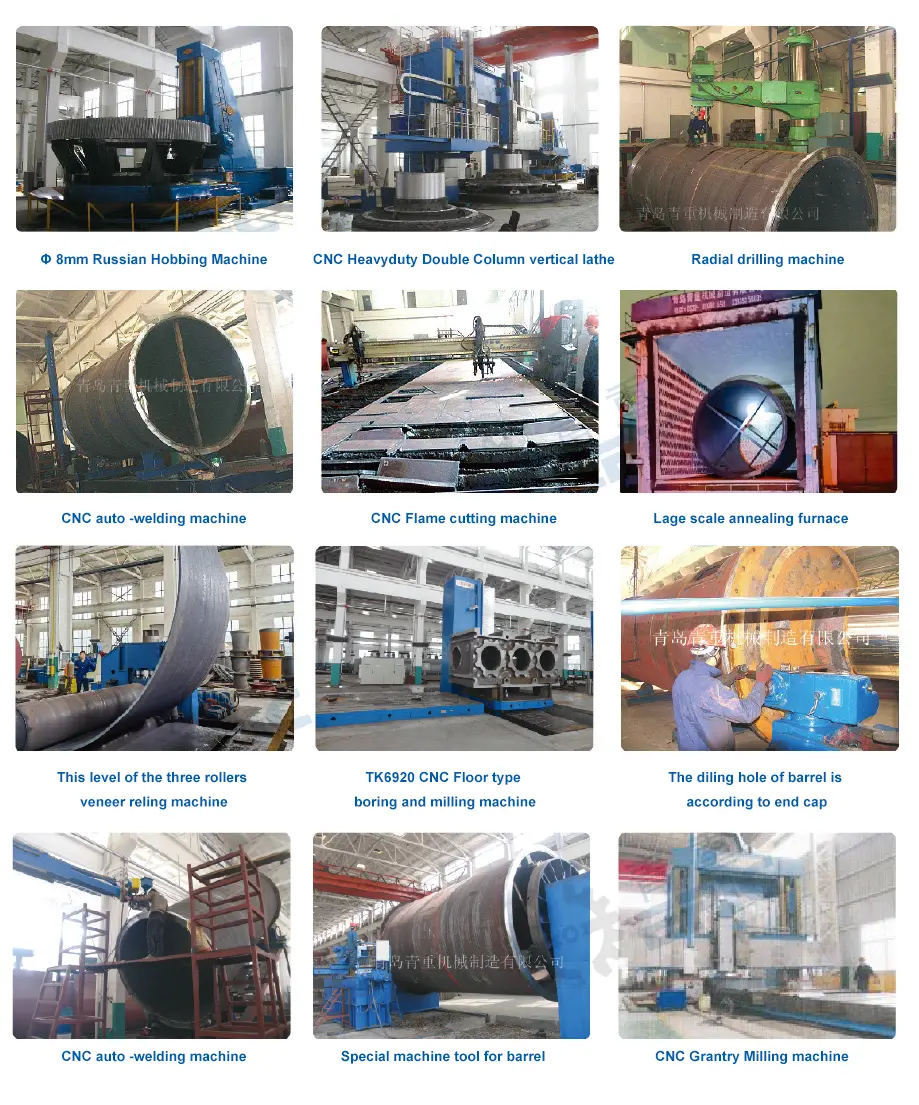

Усъвършенствано оборудване за обработка

Фабриката е оборудвана с повече от 100 комплекта големи и средни машини за обработка, включително:

· 8-метрова CNC тежка зъбофрезна машина

· Голяма машина за пробиване и фреза за подове

· CNC вертикален струг

· Тежкотоварен подов струг

· CNC машина за огъване на плочи

· CNC машина за рязане на стоманени плочи

· Автоматични системи за заваряване

· Големи пещи за отгряване

Сертификати за качество и иновации

EPIC се придържа към строгите международни стандарти за производство и е получила:

· ISO9001:2015 Сертификация на системата за управление на качеството

· Множество патенти за полезни модели

· Патенти за изобретения

· Признание за високотехнологично предприятие

Непрекъснатите иновации и подобряването на качеството на лентовия конвейер с гофрирана странична стена остават основните движещи сили зад глобалното развитие на компанията.

Персонализирани конвейерни решения за различни индустрии

Всяка производствена линия има уникални характеристики на материала и изисквания за оформление. EPIC предоставя персонализирани дизайнерски услуги въз основа на:

· Вид на материала

· Разстояние на транспортиране

· Ъгъл на транспортиране

· Изисквания за капацитет

· Инсталационна среда

· Конфигурация на мощността

Пълна сервизна поддръжка от EPIC

Консултация преди продажба

· Анализ на материалите

· Препоръка за процес

· Избор на оборудване

· Техническо предложение

Монтаж и въвеждане в експлоатация

· Насоки на място

· Отстраняване на грешки в оборудването

· Обучение на оператор

Следпродажбено обслужване

· Поддръжка на резервни части

· Техническа помощ

· Ръководство за поддръжка

· Поддръжка за дългосрочна работа

Изберете EPIC за вашия проект за транспортиране на насипни материали

Независимо дали изграждате минен завод, производствена линия за инертни материали, циментова фабрика или промишлена транспортна система, гофрираният лентов транспортьор със странична стена EPIC осигурява ефективно, надеждно и рентабилно решение за транспортиране на насипни материали под стръмен ъгъл и вертикално.

С усъвършенствани производствени възможности, професионална инженерна поддръжка и богат опит в EPC проекти, EPIC продължава да помага на глобалните клиенти да подобрят ефективността на производството и да намалят оперативните разходи чрез иновативна транспортна технология.
