Енергоспестяваща решетъчна топкова мелница

Енергоспестяващата решетъчна топкова мелница се доставя от професионален производител--EPIC, предлагайки надеждно, високопроизводително решение за смилане на груби руди. Като топ експортен продукт, тази топкова мелница интегрира модерна технология, енергийна ефективност и здрава конструкция, за да отговори на съвременните изисквания за обработка на минерали.

Параметър на продукта

Защо да изберете нашата топкова мелница с решетка？

Приложения

· Грубо смилане на руда при добив на злато, мед, желязо и други цветни и черни метали.

· Подходящ за големи инсталации за преработка на минерали, изискващи висока производителност и постоянен размер на частиците.

· Използван както в процеси на мокро, така и в сухи процеси на смилане за подобрена гъвкавост и ефективност.

Как работи топковата мелница с решетка

EPIC Grate Ball Mill се върти бавно през предавателно устройство. Материалът се подава от подаващия край на цилиндъра. Вътре стоманените топки въздействат върху материала и подпомагат самосмилането. Непрекъснатото подаване задвижва материала към края на разтоварването. Решетъчната плоча изтласква рудата навън, като същевременно предотвратява отделянето на стоманени топки, осигурявайки минимално прекомерно смилане. Търкалящите лагери в двата края заменят плъзгащите лагери, което значително намалява консумацията на енергия.

Основни характеристики в операцията:

1. Набраздената пръстеновидна облицовка увеличава максимално контактната повърхност на топка и руда, подобрявайки ефективността на смилане.

2. Големите двуредови сферични ролкови лагери намаляват съпротивлението при стартиране и триенето.

3. Смазването с маслена мъгла осигурява непрекъсната и надеждна работа на зъбните колела.

4. Проектиран за голям производствен капацитет, до 160t/h.

5. Гъвкава инсталация: малки модули (<2,1 м диаметър) приемат интегрална рамка за удобно гражданско строителство.

Предимства за спестяване на енергия

· Оптимизиран ефект на смилане:

Вълнообразните вложки повдигат материала, подобрявайки смилането, като същевременно намаляват енергията.

· По-ниски оперативни разходи:

Търкалящите лагери на Energy Saving Grate Ball Mill намаляват триенето, спестявайки 20-30% енергия.

· По-висока производителност:

Големите изпускателни отвори и контролираното свръхсмилане подобряват производителността.

· Лесен за поддръжка:

Смазването с маслена мъгла и модулните компоненти опростяват поддръжката.

Сравнение с пазарни алтернативи

· Енергоспестяващият дизайн на EPIC превъзхожда традиционните топкови мелници с преливник, като минимизира прекомерното смилане.

· Глобалният износ демонстрира адаптивността и производителността на продукта при различни видове минерали.

· Персонализирани опции за специфични нужди на проекта позволяват прецизен контрол на размера на частиците и ефективността на смилане.

Случай на проекта

Завод за преработка на минерали в Югоизточна Азия се нуждаеше от надеждно решение за смилане на едра златна руда. Тяхната съществуваща преливна мелница прекомерно смилаше материала, причинявайки висока консумация на енергия и непостоянен размер на частиците. Те избраха мелницата Grate Ball Mill на EPIC да я замени.

Проверка на място

Преди изпращането техническият екип на клиента посети фабриката на EPIC в Кингдао, за да инспектира мелницата. Те се съсредоточиха върху три неща: изпускателната система на решетката (за да потвърди, че предотвратява изтичането на стоманени топки, като същевременно пропуска едрата руда), инсталацията на набраздената пръстеновидна обшивка (за проверка на контактната повърхност на топка-руда) и системата за смазване с маслена мъгла на околовръстното зъбно колело и основните лагери. Екипът също така прегледа качеството на заваряване на цилиндъра и толеранса на сглобяване на големите двуредови сферични ролкови лагери.

Резултат

След приемане, мелницата беше експедирана и пусната в експлоатация на място. Клиентът съобщи за стабилна работа, постоянен размер на частиците на изхода и измеримо намаление на потреблението на енергия в сравнение с предишната им преливна мелница. Проектът потвърди, че за едро смилане на руда дизайнът на изпускателната решетка минимизира прекомерното смилане и подобрява цялостната ефективност на веригата.

Защо да изберете EPIC

1. Специализирано оборудване за грубо смилане

EPICпроизвежда мелници за смилане от 1988 г., с продуктова линия, обхващаща топкови мелници с решетка, топкови мелници с преливник, автогенни мелници, прътови мелници и мелници с разбъркване. За вериги за грубо смилане нашият инженерен екип разбира как методът на разтоварване, профилът на обшивката и типът на лагера влияят върху разпределението на размера на частиците и консумацията на енергия — и ние конфигурираме всяка мелница съответно.

2. Вградена технология за търкалящи лагери

Нашата енергоспестяваща решетъчна топкова мелница използва големи двуредови сферични ролкови лагери вместо плъзгащи лагери. Този дизайн не е добавка; тя е проектирана в структурата на мелницата от самото начало, като обхваща обработката на леглата на лагера, подравняването на валовете и насочването на смазването. Резултатът е 20–30% по-ниска консумация на енергия и по-лесно стартиране.

3. Набраздена пръстеновидна втулка — проектирана, отлята и монтирана от EPIC

Набраздената пръстеновидна обшивка се произвежда по собствените чертежи на EPIC и се монтира в нашата работилница. Ние контролираме профила на жлеба, твърдостта на материала и толеранса на прилягане, така че облицовката осигурява постоянен контакт между топка и руда и предвидим живот на износване. Предлагат се и резервни облицовки за следпродажбено обслужване.

4. Пълен производствен капацитет

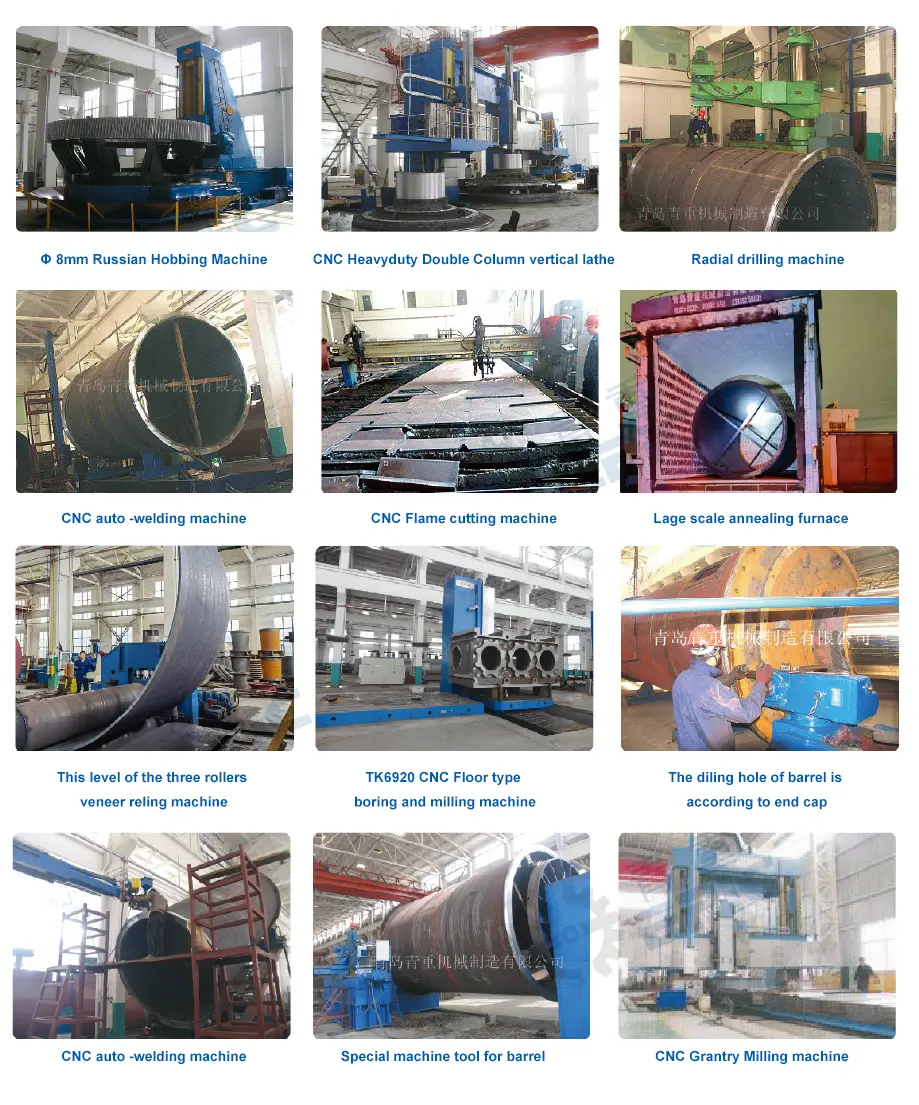

Производствената база на EPIC в Кингдао обхваща леене, механична обработка, заваряване, сглобяване и тестване. Решетъчни топкови мелници с диаметър на цилиндъра до 5,5 m и мощност на основния двигател 5200 kW се произвеждат вътрешно, като данните за производствения капацитет могат да се проверят във фабриката.

5. Опит в проекти в чужбина

Мелниците на EPIC се изнасят в Югоизточна Азия, Южна Америка, Африка, Близкия изток и Централна Азия. Нашите международни бизнес и технически екипи поддържат задгранични проекти от избор на модел, персонализиране и фабрична инспекция до насоки за инсталиране и дългосрочна поддръжка.

6. Фабрична инспекция Добре дошли

Отвъдморските клиенти са добре дошли да посетят фабриката на EPIC в Кингдао, за да инспектират изпускателната система на решетъчните плочи, набраздената пръстеновидна обшивка, системата за смазване с маслена мъгла, заваряването на цилиндъра и лагерния възел преди изпращане. Техническите разговори обхващат типа руда, размера на захранването, целевия размер на частиците, производителността, насоките за инсталиране и дългосрочната поддръжка.

7. Персонализиране за вериги за грубо смилане

Всеки проект за грубо смилане има различни характеристики на рудата, размер на захранването и целеви размер на частиците. EPIC предоставя персонализирани конфигурации, обхващащи размер на цилиндъра, профил на обшивката, тип лагер, конфигурация на задвижването, система за управление и дизайн на изпускателния порт, въз основа на параметрите на вашия проект.

8. Резервни части и следпродажбена поддръжка

EPIC доставя облицовки, решетъчни плочи, лагери, зъбни колела и други износващи се части за пълния експлоатационен живот на мелницата. Персонализираните модели се подават за повторни поръчки. Дългосрочните клиенти получават приоритетно обслужване на резервни части и техническа поддръжка.

ЧЗВ

Q1: Каква е разликата между топкова мелница с решетка и топкова мелница с преливник?

Мелница с решетъчна топка изхвърля материала през решетъчна плоча в края на разтоварването, която задържа стоманените топки, като същевременно пропуска грубата руда. Топкова мелница с преливник изхвърля суспензията през кух вал, разчитайки на нивото на суспензията. Мелниците с решетка са по-добри за грубо смилане и намаляват прекомерното смилане; преливните мелници са по-добри за фино смилане.

В2: За какво се използва топковата мелница Grate?

Използва се за грубо смилане на руда в заводи за преработка на минерали, особено за злато, мед, желязо и други черни и цветни руди. Подходящ е за големи инсталации, които се нуждаят от висока производителност (до 160 t/h) и постоянен размер на частиците, и работи както в кръгове за мокро, така и при сухо смилане.

Q3: Как плочата на решетката предотвратява разреждането на стоманени топки?

Плочата на решетката има отвори с размери, по-малки от стоманените топки, но достатъчно големи, за да преминат частиците руда. Докато мелницата се върти, рудата се избутва през прорезите от непрекъснатото подаване, докато стоманените топки остават вътре в цилиндъра за по-нататъшно смилане. Този дизайн минимизира прекомерното смилане и задържа мелещата среда в мелницата.

Въпрос 4: Какъв е обхватът на капацитета на мелницата Grate Ball Mill на EPIC?

Стандартният модел поддържа до 160 t/h. EPIC предлага и по-големи модели за инсталации за преработка на минерали с висока производителност. За специфичен за проекта капацитет, изпратете ни вашия тип руда, размер на захранването, целеви размер на частиците и необходимата производителност и нашите инженери ще препоръчат правилния модел.

Q5: Колко енергия може да спести конструкцията на търкалящия лагер?

Чрез замяна на конвенционалните плъзгащи лагери с големи двуредови сферични ролкови лагери, мелницата намалява съпротивлението при стартиране и триенето, намалявайки консумацията на енергия с 20–30%. Той също така намалява стартовия въртящ момент, което означава по-плавно стартиране и по-малко напрежение върху двигателя и трансмисионната система.

Q6: Какво е набраздена пръстеновидна обшивка и защо има значение?

Набраздената пръстеновидна втулка е гофрирана втулка, монтирана вътре в цилиндъра. Неговите жлебове увеличават контактната повърхност между мелещата среда и рудата и подобряват повдигането на материала вътре в мелницата. Това води до по-висока ефективност на смилане, по-добър контрол на размера на частиците и по-ниска консумация на енергия на тон руда.

Q7: Каква е разликата между топковата мелница с решетка на EPIC и обикновената топкова мелница?

Топковата мелница с решетка на EPIC използва търкалящи лагери вместо плъзгащи лагери, набраздена пръстеновидна втулка вместо плоска втулка и система за смазване с маслена мъгла вместо ръчно смазване. Тези три промени осигуряват 20–30% икономии на енергия, по-висока производителност и по-ниска поддръжка в сравнение с обикновените топкови мелници.

Q8: Може ли мелницата да бъде персонализирана за конкретен тип руда или проект?

да EPIC предоставя персонализирани решения въз основа на типа руда, размера на захранването, целевия размер на частиците, производителността, надморската височина на площадката, захранването и условията на монтаж. Персонализираните опции включват размер на цилиндъра, профил на втулката, тип лагер, конфигурация на задвижването и система за управление, плюс насоки за инсталиране на място и дългосрочна поддръжка за поддръжка.

В9: Какви са изискванията за инсталиране на топковата мелница с решетка?

За модули с диаметър на цилиндъра по-малък от 2,1 m, EPIC използва интегрална рамка, която опростява гражданското строителство и съкращава времето за монтаж. За по-големи единици се използва отделна основа. EPIC предоставя инсталационни чертежи, насоки на място и поддръжка за пускане в експлоатация за задгранични проекти.

Q10: Какво е времето за доставка и как да получа оферта?

Стандартното време за доставка обикновено е 30–60 дни в зависимост от модела и количеството на поръчката. За да получите оферта, изпратете ни вашия тип руда, размер на захранването, целеви размер на частиците, необходим капацитет (t/h), условия на площадката и захранване. Нашият инженерен екип ще препоръча правилния модел и ще предостави пълна оферта.

Въпрос 11: Могат ли задгранични клиенти да инспектират мелницата преди изпращане?

да EPIC приветства чуждестранни клиенти да посетят производствената база в Кингдао за фабрична проверка на място и приемане на оборудване преди изпращане. Клиентите могат да прегледат системата за изпразване на решетъчните плочи, набраздената пръстеновидна обшивка, системата за смазване с маслена мъгла, заваряването на цилиндъра и лагерния възел. Техническите разговори обхващат типа руда, размера на захранването, целевия размер на частиците, производителността, насоките за инсталиране и дългосрочната поддръжка.

Въпрос 12: Защо да изберете мелницата Grate Ball Mill на EPIC пред други доставчици?

EPIC има десетилетия специализирано инженерство в проектирането на мелница за мелене, използва издръжливи материали и строг контрол на качеството и предоставя консултации, насоки за инсталиране и следпродажбено обслужване. Енергоспестяващата решетъчна топкова мелница съчетава технология на търкалящи лагери, дизайн на набраздена пръстеновидна втулка и смазване с маслена мъгла, за да осигури 20–30% икономия на енергия, капацитет до 160 t/h и надеждна дългосрочна производителност за едро смилане на руда.

Обобщение на ползите

· Високоефективно смилане с намалена консумация на енергия.

· Здрав, издръжлив дизайн за дългосрочна работа.

· Лесна поддръжка и надеждна система за смазване.

· Гъвкави опции за оразмеряване, за да отговарят на оперативните изисквания.

· Идеален избор за глобални купувачи, които търсят рентабилно, висококачествено оборудване за обработка на минерали.

EPIC Grate Ball Mill представлява кулминацията на усъвършенствана технология за смилане, превъзходен инженеринг и глобален опит в износа. Независимо дали модернизирате съществуващи инсталации или изграждате нови линии за обработка на минерали, тази топкова мелница осигурява максимална производителност, енергийна ефективност и дългосрочна надеждност на работа.Добре дошли да се свържете с нас!
